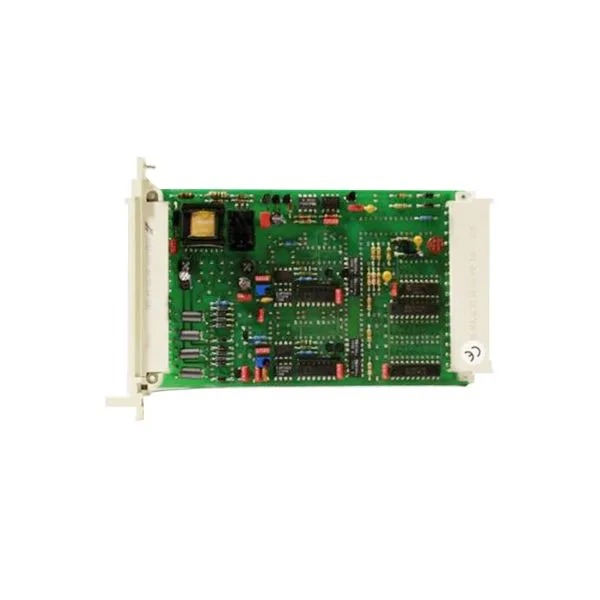

HIMA F6706

 مبدل دیجیتال/آنالوگ HIMA F6706

در سیستم های الکترونیکی، مبدل دیجیتال/آنالوگ HIMA F6706 قطعه ای است که سیگنال دیجیتال را به آنالوگ تبدیل میکند. با توجه به پیچیدگی های این قطعه و نیاز به منطبق بودن اجزای سیستم، این قطعات به عنوان مدارهای IC روی سیستم پیاده سازی میشوند.

این قطعه یک عدد انتزاعی با دقت محدود (که معمولا یک عدد باینری نقطه ثابت است) را به یک کمیت فیزیکی (به عنوان مثال ولتاژ یا فشار) تبدیل میکند.

 کاربرد HIMA F6706

مبدل دیجیتال/آنالوگ HIMA F6706 کاربرد های بسیار زیادی در صنایع سنگین و الکترونیکی دارد. برخی از مهمترین کاربرد های این قطعه عبارتند از:

 تقویت کننده های صوتی

 اندوکر ویدئویی

 نمایشگر الکترونیکی

 سیستم های نمونه بردار داده

 کالیبراسیون

 کنترل موتور

 سیستم توزیع داده

 پتانسیومتر دیجیتالی

 ویژگی های HIMA F6706

 خروجی: 4….20 mA

 دارای سیستم ایزوله ایمن

 مناسب برای حالت منبع یا سینک

 سازگار با مدارهای مبتنی بر دیودها، ترانزیستورهای میدانی و current mirrors.

 ویژگی های فنی

 رزولوشن: 12 bits (4095 steps) – 0=0 mA, 3840=20 mA

 بار RB:

• حالت منبع: < 750 اهم (شامل مقاومت خط در برابر بار)
• حالت سینک: <(Uq-5V) 21.2 mA ولتاژ منبع=Uq
• خطای اساسی: <0.1 % (20A) در 25 درجه سانتی گراد
• خطای عملیاتی: <0.4 % در 0…+60 درجه سانتی گراد

 طول خط: حداکثر 1000 m (watch for burden)

 قدرت الکتریکی: 250 V مقابل analog-GND

 فضای مورد نیاز: 4 TE

 داده های عملیاتی: 5 V DC: 40 mA, 24 V DC: 100 mA

 Bipolar current connection

Bipolar current connection به خروجی جریان ها در -20 mA تا +20 mA بین سرویس علامت میدهد. موارد زیر در اینصورت باید در نظر گرفته شوند:

 جریان کل شامل جمع جریان های جداگانه است: IG1 = I11 – I21 or IG2 = I12 – I22 resp.

 مقاومت بار مجاز ثابت باقی میماند.

 هر یک از ماژول ها یکی از قطب های منفی و مثبت را در کل بار موجود مدیریت میکنند.

 برای دقت بیشتر سیستم ممکن است تنها یک ماژول فعال باشد. برنامه ریزی توسط کاربر انجام خواهد شد.

 مزایا استفاده از HIMA F6706

 سازگاری بالا: مبدل آنالوگ/دیجیتال HIMA F6706 با اغلب مدارات الکترونیکی سازگاری دارد.

 ایمنی: این ماژول منحصرا برای افزایش امنیت سیستم و انتقال فوق ایمن داده ها در سیستم طراحی و تولید شده است.

 طول عمر بالا: کیفیت ساخت این محصول طبق استاندارد های جهانی بوده و طول عمر بسیار بالایی دارد.

 قیمت مقرون به صرفه: برای کسب اطلاعات بیشتر و خرید مبدل HIMA F6706 با کارشناسان ما در شرکت پارس پرداز در ارتباط باشید.
