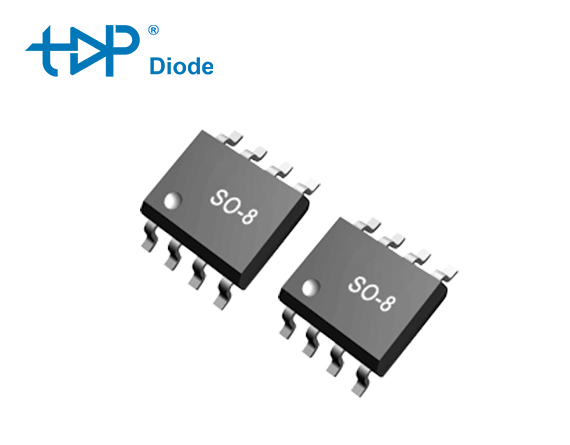

MOSFET SO-8 N+P-Channel Power TP4616-Topdiode
تماس بگیرید
ماسفت SO-8 کانال N+P با توان TP4616-دیود بالا
- مقاومت کم در حالت روشن
- بسته نصب سطحی کوچک (SO-8)
- آبکاری سرب بدون سرب؛ مطابق با RoHS
- نصب سطحی
- دارای رتبهبندی
- کاملاً مقاوم در برابر بهمن
ماسفت SO-8 N+P-Channel Power TP4616-Topdiode
Topdiode TP4616 نسل پنجم HEXFETها از شرکت Internnational Rectifier است که از تکنیکهای پردازش پیشرفته برای دستیابی به مقاومت روشن بسیار کم در هر سطح سیلیکون استفاده میکند. این مزیت، همراه با سرعت سوئیچینگ سریع و طراحی مقاوم دستگاه که MOSFETهای HEXFET Power به خاطر آن شناخته شدهاند، دستگاهی بسیار کارآمد و قابل اعتماد را برای استفاده در طیف گستردهای از کاربردها در اختیار طراح قرار میدهد.
SO-8 از طریق یک قاب سربی سفارشی برای بهبود ویژگیهای حرارتی و قابلیت چند قالبی اصلاح شده است که آن را در انواع کاربردهای قدرت ایدهآل میکند. با این پیشرفتها، میتوان از چندین دستگاه در یک کاربرد با فضای برد به طور چشمگیری کاهش یافته استفاده کرد. این بسته برای تکنیکهای لحیمکاری فاز بخار، مادون قرمز یا موج طراحی شده است. دیود توپودری TP4616 یک جایگزین خوب برای Vishay #SI6562CDQ-T1-GE3، ROHS #SH8MA4، Infineon #IRF7389 است.
ماسفت SO-8 کانال N+P توان TP4616-دیود بالا داده
| نماد | پارامتر | رتبه بندی | واحدها | ||||||||
| کانال N | کانال P | ||||||||||
| VDS | ولتاژ درین-سورس | 30 | -30 | V | |||||||
| ولتاژ گیت-سورس | ±20 | ±20 | V | ||||||||
| ID@TA=25℃ | جریان تخلیه، VGS @ 10V³ | 9.8 | -7.6 | A | |||||||
| ID@TA=70℃ | جریان تخلیه، VGS @ 10V³ | 7.8 | -6 | A | |||||||
| IDM | جریان تخلیه پالسی1 | 40 | -30 | A | |||||||
| PD@TA=25℃ | اتلاف کل توان | 2 | W | ||||||||
| TSTG | محدوده دمایی انبار | -55 to 150 | ℃ | ||||||||
| TJ | محدوده دمای اتصال عملیاتی | -55 to 150 | ℃ | ||||||||
