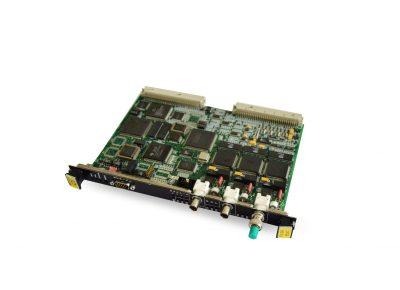

توضیحات
مشخصات فنی کلیدی
بر اساس منبع World Of Controls:
پردازنده و حافظه
-
پردازنده: TI TMS320C32، یک پردازنده دیجیتال سیگنال (DSP) 32 بیتی .
-
حافظه: حافظه Dual-port برای ذخیره‌سازی و تبادل داده‌ها بین کنترلر و I/O .
عملکرد و سرعت
-
این کنترلر قابلیت اجرای تا 100,000 بلوک یا rung در ثانیه را دارد (بسته به نوع کاربرد مانند بخار، گاز، دریایی یا plant balance) .
-
سینک شدن با کلاک برد VCMI ظرف 100 میکروثانیه از طریق وقفه خارجی امکان‌پذیر است .
-
داده‌های I/O در سیستم Simplex یا TMR جمع‌آوری و تبادل می‌شوند .
نصب و پایش
-
شناسایی و مانیتورینگ ولتاژ شبکه برق (۵V، ۱۲V، ۱۵V و ۲۸V) توسط این برد پشتیبانی می‌شود؛ همچنین امکان تنظیم آلارم بر مبنای درصد تغییر ولتاژ (مثلاً ۳.۵٪ برای اکثر منابع و ۵.۵٪ برای ۲۸V) وجود دارد .
-
قابلیت تشخیص خطا در زمین (ground fault) و ولتاژ بالا یا پایین، ورودی‌های آنالوگ و دیجیتال و دیگر سیگنال‌های نظارتی نیز پشتیبانی می‌شود.
جایگاه در بازار
-
Direct Turbine Controls نیز این برد را به عنوان یک گزینه در دسترس (Stock) ارائه می‌دهد و آن را VME Communication Board معرفی می‌کند.
جمع‌بندی مشخصات
| ویژگی | توضیحات |
|---|---|
| نقش اصلی | Bus Master Controller در سیستم‌های کنترل توزیع‌شده Mark VIe |
| پردازنده | TI TMS320C32 DSP 32-بیتی |
| حافظه | Dual-port memory |
| قابلیت اجرا | تا 100,000 بلوک در ثانیه با همگام‌سازی در 100 میکروثانیه |
| پایش سیستمی | مانیتورینگ منابع تغذیه ۵V/12V/15V/28V، detection خطا (آلارم، ground fault) |
| کاربردها | اتوماسیون توربین، تولید نیرو و سیستم‌های کنترل صنعتی پیچیده |
| وضعیت تأمین | موجود در انبار و قابل خرید یا تعویض |
