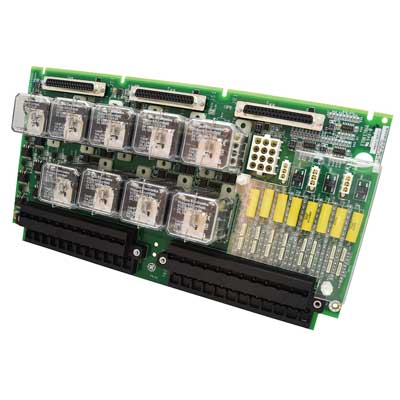

🔧 ویژگی‌های فنی IS200 TRPGH1BDE
-
نوع برد: برد ترمینال قطع اضطراری (Primary Trip Terminal Board)
-
سری: Speedtronic Mark VI
-
نقش: مدیریت سیگنال‌های قطع اضطراری از طریق رله‌ها
-
تعداد رله‌ها: ۹ عدد رله مغناطیسی
-
ولتاژ تغذیه رله‌ها: ۲۸ ولت DC
-
پیکربندی: سه مدار رأی‌گیری (TMR) برای افزایش قابلیت اطمینان
-
اتصال‌دهی: ترمینال‌های باریر برای اتصال به دستگاه‌های قطع اضطراری (ETD)
-
مکانیزم‌های حفاظتی: شامل فیدبک درایو سیم‌پیچ رله و سرکوب نویز با استفاده از MOV
-
نصب: ترکیب با بردهای TREG برای ایجاد رابط‌های اضطراری
🛠️ عملکرد و کاربرد
برد IS200 TRPGH1BDE به‌عنوان بخشی از سیستم کنترل توربین، با دریافت سیگنال‌های اضطراری از سنسورها و پردازش آن‌ها، فرمان‌های قطع اضطراری را به دستگاه‌های مرتبط ارسال می‌کند. این عملکرد از طریق رله‌های مغناطیسی و با استفاده از ولتاژ ۲۸ ولت DC انجام می‌شود. پیکربندی سه‌گانه رأی‌گیری (TMR) این برد، اطمینان از عملکرد صحیح و کاهش احتمال خطا را تضمین می‌کند. ترمینال‌های باریر موجود بر روی برد، امکان اتصال مطمئن به دستگاه‌های قطع اضطراری (ETD) را فراهم می‌آورد.
