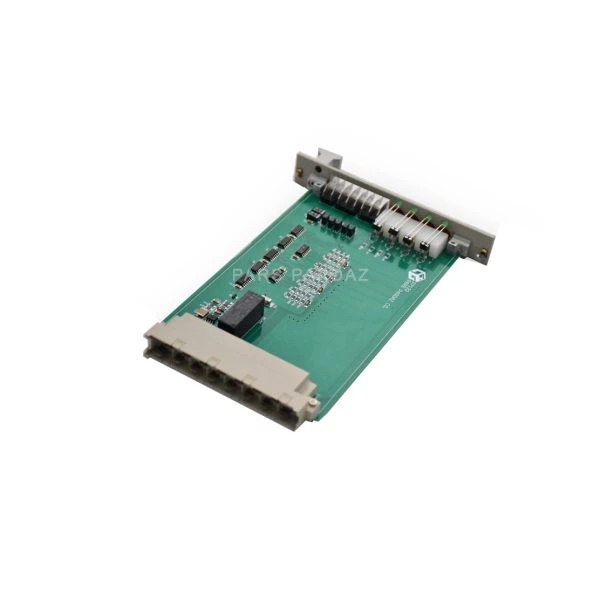

کاربرد ماژول HIMA F7133
همانطور که پیشتر اشاره کردیم، ماژول HIMA F7133 دارای 4 کانال ورودی است که به منبع تغذیه متصل هستند. اصلی ترین کاربرد این ماژول در قطعات کارت سیستم ESD، DAC، PLC، سیستم های اتوماسیون صنعتی و… میباشد.
ماژول توزیع تغذیه HIMA F7133 دارای سیستم 4 کانالی DCS و فیوز PD است. این ماژول میتواند در سیستم های امنیتی DCS/PLC استفاده شود. همچنین برای انتقال (اتصال کوتاه بعنوان) میتوان از آن بهره مند شد.
ویژگی های ماژول HIMA F 7133
دارای سیستم مانیتورینگ فیوز و توزیع L-
دارای سیستم خاموش کننده خودکار LED ها در صورت اتصال کوتاه نبودن ماژول مرکزی.
افزایش ایمنی سیستم
دارای سیستم ایزوله
دارای گارانتی 12 ماهه
ماژول HIMA F 7133 با توجه به کیفیت ساخت و طول عمر بالا، قیمت مقرون به صرفه و اقتصادی دارد.
عملکرد ماژول F7133
ماژول HIMA F7133 دارای 4 فیوز مینیاتوری است که از تغذیه روی خط محافظت میکنند. هر فیوز به یک LED متصل است و عملکرد آن با روشن یا خاموش شدن LED نشان داده میشود. فیوز ها توسط سیستم ارزیابی جداگانه ای نظارت و تست میشوند و به همین ترتیب وضعیت هر فیوز به LED مربوطه اعلام خواهد شد. از ویژگی های فنی این فیوز ها می توانیم به موارد زیر اشاره کنیم:
پین های تماس 1-2-3-4 و L- در قسمت جلویی برای اتصال L+resp وجود دارند.
L- و EL+ برای تامین ماژول های ورودی و خروجی (O/I) و کنتاکت های حسگر تعبیه شده اند.
کنتاکت های d10-d6-d18-d14 به عنوان پایانه های پشتیبان برای تامین تغذیه 24 ولت عمل میکنند. هر یک از این کنتاکت ها به یک اسلات ورودی و خروجی متصل هستند.
اگر همه فیوز ها به صورت مرتب کار کنند، کنتاکت رله d22/z24 بسته میشود. اگر فیوز معیوب نباشد، رله قطع خواهد شد.
ویژگی های فنی
فیوزها: حداکثر 4 slow blow
زمان تعویض: تقریبا 100 میلی ثانیه (رله)
قابلیت بارگیری کنتاکت های رله: V/4 A 30 (بار پیوسته)
ولتاژ باقیمانده در صورت خاموش شدن فیوز: 0 ولت
جریان باقی مانده در صورت خاموش شدن فیوز: 0 میلی آمپر
ولتاژ باقیمانده در صورت کمبود تغذیه: حداکثر 3 ولت
جریان باقیمانده در صورت کمبود تغذیه: کمتر از 1 میلی آمپر
فضای مورد نیاز 4 TE
داده های عملیاتی: 24VDC/60MA
مزایای استفاده از ماژول HIMA F7133
کارایی: این ماژول میتواند فرایند اتوماسیون را از نظر ایمنی، سرعت و عملکرد بهبود بخشد.
سازگاری: کمپانی HIMA با ساخت این ماژول نیاز اغلب صنایع سنگین را از نظر ماژول های توزیع کننده برق برطرف کرده است.
ایمنی: ماژول HIMA F7133 دارای سیستم نظارت بر خط، ایزوله و قطع جریان خودکار است. از همین رو می تواند ایمنی سیستم ها را ارتقا دهد.
خرید از شرکت پارس پردازما در شرکت پارس پرداز سالهاست در حوزه تولید، واردات و عرضه قطعات مربوط به سیستم های اتوماسیون صنعتی فعالیت می کنیم. قطعاتی که توسط شرکت پارس پرداز به شما ارائه داده میشوند، دارای گارانتی اصالت و تضمین کیفیت هستند.برای خرید ماژول منبع تغذیه 4 کانال HIMA F7133 و دریافت گزارش های لایو تست این ماژول روی رک های ساخته شده، با کارشناسان آنلاین یا تلفنی شرکت در ارتباط باشید.
شرکت پارس پرداز اولین تولید کننده سیستم ESD و F&G شرکت HIMA در ایران.
