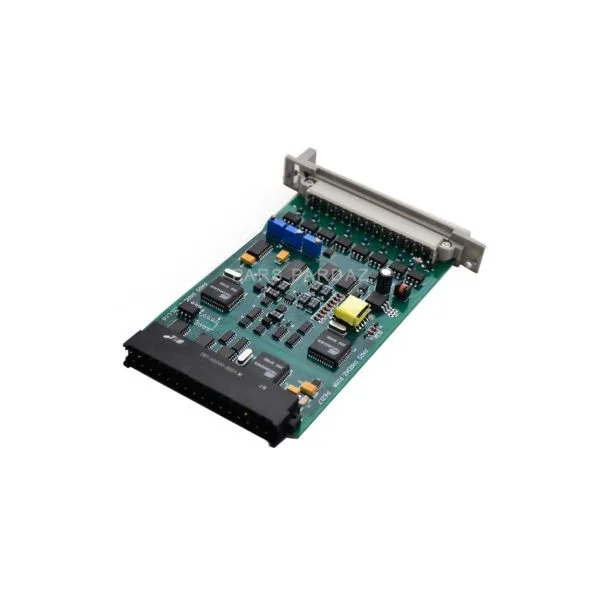

HIMA F6217

 ویژگی های HIMA F6217

 ایمنی بالا: قابل اجرا تا SIL 3 طبق IEC 61508

 مناسب برای ورودی های جریان 0/4…20 میلی آمپر، ورودی های ولتاژ 0…5/10 ولت.

 دارای سیستم ایزوله ایمن

 Resolution وضوح: 12 بیت

 تفسیر خطاهای بیت کانال برای هر کانال برای پروژه در ELOP II.

 ویژگی های فنی

 ولتاژ ورودی 0…5.5 ولت

 حداکثر ولتاژ ورودی 7.5 ولت

 جریان ورودی 0…22 میلی آمپر (از طریق شنت)، 22 میلی آمپر = 4095

 حداکثر جریان ورودی 30 میلی آمپر

 R*: شنت با 250 Ω. 0.05 درصد؛ 0.25 وات.

 ورودی فعلی T<10 ppm/K; شماره قطعه: 00 0710251

 وضوح 12 بیت، 0 میلی ولت = 0، 5.5 ولت = 4095

 اندازه گیری و به روز رسانی 50 میلی ثانیه

 زمان ایمنی < 450 میلی‌ثانیه

 مقاومت ورودی 100 کیلو اهم

 مدت زمان فیلتر ورودی تقریبا 10 میلی ثانیه

 خطای اصلی 0.1٪ در 25 درجه سانتیگراد

 خطای عملیاتی 0.3 % در دمای 0…+60 درجه سانتیگراد

 محدودیت خطای مربوط به ایمنی 1%

 حفاظت الکتریکی 200 ولت در برابر GND

 فضای مورد نیاز 4 SU

 داده های عملیاتی 5V DC / 80 mA، 24V DC / 50 mA

 عملکرد ماژول HIMA F6217

ماژول HIMA F6217 دارای سیستم پردازشگر اضافی و مرتبط با ایمنی سیستم است. از همین رو تست ها به صورت مستقیم روی ماژول اجرا میشوند. روال اصلی تست های ماژول عبارتند از:

 خطی بودن مبدل های A/D

 سرریز مبدل های A/D

 ارتباط متقاطع (cross talking) بین هشت کانال ورودی

 عملکرد فیلترهای ورودی

 عملکرد ارتباط I/O

 خودآزمایی میکروکنترلرها

 تست های حافظه

بیت خطای کانال برای خطاهای شناسایی شده تنظیم خواهد شد. از همین رو تست و ارزیابی باید طبق برنامه ریزی کاربر انجام شود.

 نکات مربوط به عملکرد و استفاده مرتبط با ایمنی

 برای مدارهای ورودی HIMA F6217 باید از کابل های درجه یک و غربال شده استفاده شود. کابل های Twisted بهترین گزینه هستند.

 اگر مطمئن باشید که محیط فرستنده تا HIMA F6217 عاری از تداخل است و فاصله نسبتا کوتاه میباشد، میتوان کابل کشی را بدون کابل های غربال شده انجام داد.

 با این حال، مصونیت تداخل آنالوگ ورودی ها فقط با استفاده از کابل های سفید شده قابل دستیابی است.

 در صورت استفاده از فرستنده Saab/Rosemount 3300 GWR با دیود زنر داخلی، عایق گالوانیکی در اتصال سیگنال باید برای حذف تداخل ها استفاده شود. به عنوان مثال می توان از جداکننده آنالوگ HIMA H6200 استفاده کرد.

 برنامه ریزی برای ELOP II

برای هر کانال ورودی ماژول HIMA F6217 یک مقدار ورودی آنالوگ و یک کانال مربوطه وجود دارد. بیت گسل با بیت خطای کانال فعال، یک واکنش مرتبط با ایمنی است که باید به خوبی در ELOP ll برنامه ریزی شود.
