توضیحات

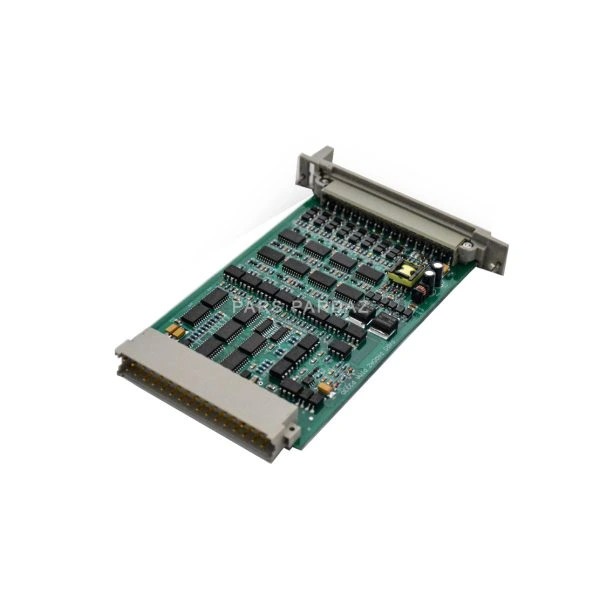

عملکرد ماژول HIMA F3331
ماژول خروجی 8 کانال HIMA F3331 منبع تغذیه 5 ولت DC است که نیاز به سیم کشی جداگانه ندارد. چرا که قبلا به عنوان بخشی از زیر رک نصب شده است.
برای عملکرد ماژول HIMA F3331 برق 5 ولت DC توسط CPU و کنترل رابط ها و ماژول های I/O نیاز است.
ماژول HIMA F3331 دارای ساب رک مجهز به دو ماژول منبع تغذیه است. این ماژول ها به صورت موازی کار میکنند. اگر یکی از آنها دچار نقص شود، دیگری PES را تامین میکند.
در صورت معیوب بودن ماژول منبع تغذیه، سیستم عامل برنامه کاربر را از طریق یک تغییر دهنده سیستم و اطلاعات تامین میکند.
در مواقعی که برق سیستم 5 ولت DC از کار بیفتد، ساعت سخت افزاری و حافظه رم روی ماژول مرکزی توسط یک باتری لیتیومی که روی ماژول مرکزی نیز قرار دارد، بافر میشود.
ویژگی های HIMA F3331
ایمنی بالا: قابل اجرا تا SIL3 طبق IEC 61508
بار مقاومتی یا القایی تا 500 میلی آمپر (12 ولت)
اتصال لامپ تا 4 وات
با خاموش کردن ایمنی یکپارچه و سیستم ایزوله ایمن
دارای نظارت بر خط
بدون سیگنال خروجی در لاین منبع L-
بلوک عملکرد مناسب: HB-BLD-3 یا HB-BLD-4
ویژگی های فنی
خروجی 500 میلی آمپر، مقاوم در برابر اتصال کوتاه
حداکثر افت ولتاژ داخلی 2 ولت در بار 500 میلی آمپر
مقاومت خط مجاز (در + خارج) حداکثر. 11 Ω
قطع ولتاژ در ≤ 16 ولت
حداکثر جریان نشتی خروجی 350 میکرو آمپر
حداکثر ولتاژ خروجی در صورت تنظیم مجدد خروجی 1.5 ولت
حداکثر ورودی فعلی WD 30 میلی آمپر
حداکثر زمان سوئیچینگ نظارت شده 200 میکروثانیه
فضای مورد نیاز 4 SU
داده های عملیاتی 5 VDC / 130 میلی آمپر و 24 VDC / 180 میلی آمپر به اضافه بار
نقاط عملیاتی مانیتورینگ خط: جریان اتصال کوتاه 0.75 … 1.5 A – خط شکست 0.5 … 9.5 میلی آمپر
نکاتی که هنگام استفاده باید به آنها دقت کنید
بلوک عملکرد HB-BLD-3 (برای عملکرد تک کاناله) یا HBBLD-4 (برای عملیات اضافی) باید برای همه برنامه های کاربردی استفاده شود.
HIMA F3331 در صورت نظارت خط، بلوک های عملکرد مربوط به HB-BLD-3 (برای تک کانال عملیات) یا HB-BLD-4 (برای عملیات اضافی) امکان پیکربندی پیشرفته را فعال می کند.
نظارت بر شکست خط به حداقل بار 10 میلی آمپر نیاز دارد. خط اتصال کوتاه و خط شکست را می توان در برنامه کاربر به عنوان خطاهای خط با استفاده از بلوک های تابع ارزیابی کرد HB-BLD-3 یا HB-BLD-4. بنابراین ارزیابی سیگنال “خطوط” تا SIL 1 انجام می شود.
خرید ماژول HIMA F3331
ما در شرکت پارس پرداز سالهاست در حوزه قطعات اتوماسیون صنعتی کار میکنیم. ما عمدتا قطعات اتوماسیون را برای تولید کنندگان صنایع سنگین در سراسر کشور عزیزمان ایران تامین خواهیم کرد. در این مجموعه انواع PLC، DCS، برد های تحریک کننده، ماژول های ارتباطی از جمله HIMA F3331 و… را در اختیار افراد قرار خواهیم داد. برای خرید و تست لایو با کارشناسان ما در ارتباط باشید.
شرکت پارس پرداز اولین تولید کننده سیستم ESD و F&G شرکت HIMA در ایران.
