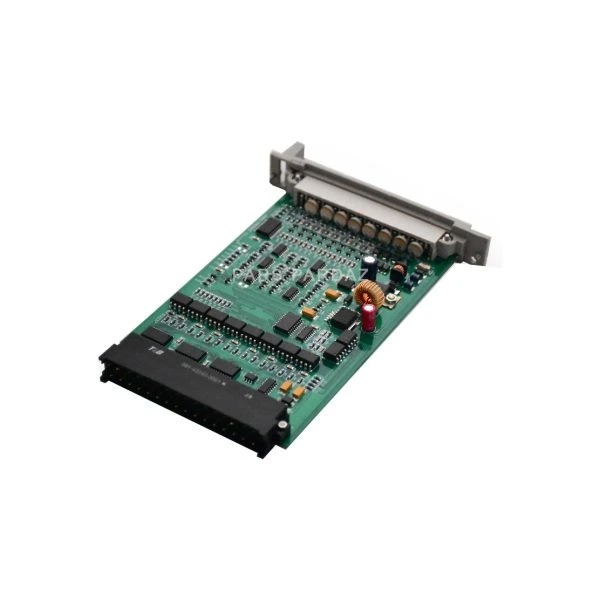

ماژول ورودی 8 کانال HIMA F3237
ماژول HIMA F3237 یک ماژول ورودی 8 کاناله است. digital input اغلب به صورت O و I میباشد که در برخی موارد به شکل ولتاژ وارد میشوند. همچنین در موارد اضافه یا کم شدن ولتاژ میتواند آن را به صورت خودکار قطع یا مجدد وصل کند. ماژول HIMA F3237 دارای LED هایی روی صفحه آن میباشد که در مواقع نیاز با روشن شدن، اطلاعات لازم را به کاربر خواهند داد.
ویژگی های ماژول HIMA F3237
ماژول HIMA F3237 مناسب برای اتصال proximity switches مرتبط با ایمنی میباشد.
قابلیت اتصال proximity switches acc به DIN 19234 (NAMUR) و resistor-wired sensors
نظارت بر خطوط برای اتصال کوتاه و قطع خط
بالا بردن ایمنی سیستم
کلاس مورد نیاز AK 1 … 6
دارای سیستم ایزوله ایمن
عملکرد ماژول HIMA F3237
همانطور که اشاره کردیم، ماژول ورودی HIMA F3237 به صورت خودکار و با تنظیمات کاربر وظیفه انتقال ایمن داده های وارد شده به منبع تغذیه را دارد. این ماژول فرایند اتوماسیون صنعتی را تسهیل کرده و آن را سرعت میبخشد.
علاوه بر این ماژول در حین کار به صورت خودکار تست میشود. روال اصلی این تست و آنالیز عبارت است از:
قطع و وصل شدن خودکار کابل
تداخل مدارهای ورودی با Crosstalk به دنبال تست 0
عملکرد فیلتر های ورودی
عملکرد صحیح ماژول
اتصال کوتاه و wire break of the sensor line
عملکرد LED ها در ماژول HIMA F 3237 تست نمیشود.
ویژگی های فنی
زمان تعویض: تقریبا 10 MS
نقاط عملیاتی IE:
سیگنال 0: 35 £ IE £ 1.2 mA
سیگنال 1: 1 £ IE £ 6.0 mA
قطع سیم: £ 28 mA
اتصال کوتاه: ³ 5 mA
امپدانس خط: £ 50 Ohm (acc. to DIN 19234)
طول خط: £ 1000 m (Æ = 0.5 mm2)
ولتاژ تغذیه (US): 2 V
Shunt R* 681 Ohm; 1 %; 0.25 W
(R17 … R24) part no. 00 0751681
فضای مورد نیاز 4 TE
داده های عملیاتی: 5 V / 90 mA; 24 V / 170 mA
Proximity switches خارج از استاندارد DIN 19234
در ماژول HIMA F3237 Proximity switches مختلف مطابق با استاندارد DIN 19234 نیستند. برای مثال سوئیچ مجاورتی نوع NJ5 30GK-S1N که توسط شرکت P&F ارائه میشود، در حالت non-damped جریان بسیار کمی را ارائه میدهد. این موضوع بر واکنش های نظارت بر شکست خط ماژول HIMA F3237 تاثیر میگذارد.
با این وجود برای تضمین عملکرد صحیح می توانید برای افزایش جریان خروجی سوئیچ مجاورت 170MAرا در حالت non-damped با Proximity switches یک مقاومت 47 kW قرار دهید. هیچ محدودیتی در مورد استفاده این ماژول در مدارهای ایمن وجود ندارد. چرا که شکست مقاومت مانند شکست خط به کاربر گزارش داده میشود.
خرید از شرکت پارس پرداز
ما در شرکت پارس پرداز، سالهاست در حوزه تولید، واردات و عرضه انواع ماژول های ورودی و خروجی با بالاترین کیفیت و مقرون به صرفه ترین قیمت فعالیت می کنیم. برای کسب اطلاعات بیشتر درباره نحوه خرید، دریافت لایو تست ها روی رک شرکتی و خرید ماژول HIMA F3237 با کارشناسان ما در ارتباط باشید.
