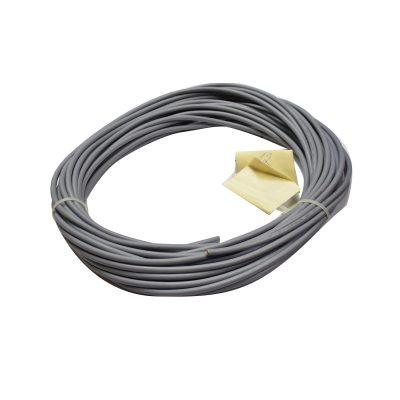

HELUKABEL TRONIC LIYY 8X0.5QMM

توضیحات

مشخصات کلی:

• نوع کابل: PVC data cable مطابق با استاندارد DIN VDE 0812

• کاربری: مناسب برای کاربردهای انعطاف‌پذیر با حرکت آزاد و بدون کشش یا حرکات اجباری—در محیط‌های خشک، مرطوب و نم‌دار؛ غیرمناسب برای فضای باز

• رنگ روکش: خاکستری (RAL 7001)

• رنگ‌بندی سیم‌ها: طبق استاندارد رنگ‌بندی DIN 47100، بدون تکرار رنگ‌ها از هسته ۴۵ به بعد

• کدها و تأییدیه‌ها: دارای گواهی EAC و مقاوم در برابر شعله طبق DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2

خواص الکتریکی:

• دامنه دمایی عملکرد:

  • انعطاف‌پذیر: –5 °C تا +80 °C

  • نصب ثابت: –40 °C تا +80 °C

• ولتاژ کاری (Peak operating voltage):

  • برای مقطع‌هایی از 0.25 تا 1.5 mm²: حدود 500 V

• ولتاژ تست (Test voltage): تا 2000 V برای مقاطع 0.34–1.5 mm²

• ولتاژ شکست (Breakdown voltage): تا 4000 V برای مقاطع 0.34–1.5 mm²

• ظرفیت (Capacitance): تقریباً 150 pF/m برای مقاطع 0.34–1.5 mm²

• امپدانس (Characteristic impedance): حدود 78 Ω

• اندوکتانس (Inductance): تقریبا 0.65 mH/km

ساختار فیزیکی:

• رشته‌ها: هادی مسی بدون روک، کلاس 5 (بسیار منعطف) طبق DIN VDE 0295 و IEC 60228

• عایق هسته: PVC نوع TI2 مطابق با DIN VDE 0207-363-3 / EN 50363-3

• روکش خارجی: PVC نوع TM2 مطابق با DIN VDE 0207-363-4-1 / EN 50363-4-1

• نشانه‌گذاری طول: مشخص‌شده بر اساس متر طول

• حداقل شعاع خم (Minimum bend radius):

  • انعطاف‌پذیر: 7.5 برابر قطر خارجی کابل

  • نصب ثابت: 4 برابر قطر خارجی کابل

مورد خاص 8 × 0.5 mm²:

• تعداد رشته‌ها: 8 هسته

• مقطع هر هسته: 0.5 mm²

• ولتاژ کاری: 500 V

• طول معمول بسته‌بندی: 100 متر (در نوع 18091)

• قطر خارجی تقریبی: حدود 7.80 mm

• مبدا تولید: آلمان (RoHS compliant)
