توضیحات

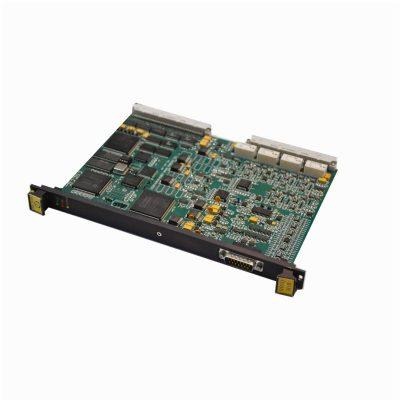

جزئیات محصول:
- سازنده: جنرال الکتریک (GE)
- شماره قطعه: DS200TCQBG1B
- سری: Mark V
- نوع محصول: برد ورودی/خروجی آنالوگ توسعه‌یافته RST
- مخفف کاربردی: TCQB
- کشور سازنده: ایالات متحده
- کد HS: 85389091
- ابعاد: حدود 16 × 16 × 12 سانتی‌متر
- وزن: حدود 0.8 کیلوگرم
ویژگی‌های اصلی:
- کارکرد: این برد سیگنال‌های آنالوگ را در سیستم Mark V پردازش می‌کند و با واحد پردازش مرکزی برای نظارت و کنترل بلادرنگ پارامترهای سیستم ارتباط برقرار می‌کند. برای صنایعی مانند تولید برق، نفت و گاز و تولید مناسب است.
- اجزا:
- مجهز به یک دستگاه منطقی قابل‌برنامه‌ریزی و ماژول‌های EPROM برای ذخیره فریمور و برنامه‌نویسی.
- دارای یک LED وضعیت (قابل‌مشاهده از کنار) برای نمایش وضعیت تغذیه و عملکرد.
- شامل یک کانکتور 50 پین و 15 جامپر برای تنظیمات و سفارشی‌سازی.
- دارای دو رله و دو هیت‌سینک در سمت راست، همراه با نقاط تست متعدد برای آزمایش مدار.
- پردازش سیگنال: با برد TCQA همکاری می‌کند تا سیگنال‌های آنالوگ از بردهای ترمینال در هسته‌های R1، R2 و R3 را مقیاس‌بندی و آماده‌سازی کند. از سیگنال‌های ورودی 4-20 میلی‌آمپر و 0-1 میلی‌آمپر و ورودی‌های نرخ پالس از منابع TTL و پیکاپ مغناطیسی از طریق بردهای ترمینال QTBA/PTBA پشتیبانی می‌کند.
- دوام: با مواد باکیفیت ساخته شده تا در برابر شرایط صنعتی مانند نوسانات دما، نویز الکتریکی و لرزش‌های مکانیکی مقاوم باشد.
نصب و نگهداری:
- مدیریت EPROM: بردهای جایگزین بدون ماژول‌های EPROM ارسال می‌شوند. این ماژول‌ها را می‌توان با استفاده از پیچ‌گوشتی سرتخت از برد قدیمی منتقل کرد، اما باید مراقب آسیب به قطعات بود. ماژول‌ها به الکتریسیته ساکن حساس هستند، بنابراین استفاده از مچ‌بند ضدالکتریسیته و کیسه محافظ توصیه می‌شود.
- پیکربندی: از جامپرها (مثل J1، J2 برای مدارهای خروجی میلی‌آمپر، J5، J6 برای تنظیم محدوده جریان 20 یا 200 میلی‌آمپر، J7 برای تست پورت RS232 و J8 برای راه‌اندازی اسیلاتور) برای تنظیمات استفاده می‌شود. برای جزئیات به پنل جامپر سخت‌افزاری رابط اپراتور یا ضمیمه A در راهنمای GE مراجعه کنید.
در دسترس بودن و گارانتی:
- در دسترس بودن در بازار: اطلاعات دقیق در مورد موجودی یا گارانتی در منابع موجود ذکر نشده است، اما این برد معمولاً از طریق تأمین‌کنندگان قطعات صنعتی قابل تهیه است.
