توضیحات
مشخصات سخت‌افزاری و اتصالات
طبق مستند Maxum IO Reference Manual (A5E42019849001):
-
ورودی‌های آنالوگ (Analog Inputs):
-
شامل ۸ کانال ولتاژ آنالوگ (AI1 تا AI8) با رنج‌های مختلف: 0 تا 10 V، 2 تا 10 V، -10 تا 10 V (با امکان شانت 50Ω قابل تنظیم)
-
-
خروجی‌های آنالوگ (Analog Outputs):
-
نیز شامل ۸ کانال جریان (AO1 تا AO8) با رنج‌هایی مانند 0–20 mA، 4–20 mA، 3.8–20.5 mA (مطابق NAMUR)، یا 0–25 mA (با نرم‌افزار نسخه ≥ 4.3)
-
-
ورودی‌های دیجیتال (Digital Inputs):
-
۲ کانال دیجیتال که قابل تنظیم در مد‌های کشش (sinking) يا منبع (sourcing) هستند
-
-
اتصال به سیم‌بندی از طریق کلمپ (tension clamp) با سیم‌های 0.2 تا 1.0 mm² (24–18 AWG) توصیه می‌شود Siemens SupportSiemens Industryanalyzedetectnetwork.com.
در مستند MAXUM Edition II – Process Gas Chromatograph نیز به وجود این برد اشاره شده و آن را با شماره قطعه A5E02486267001 معرفی می‌کند که شامل ۸ کانال خروجی آنالوگ، ۸ ورودی آنالوگ، و ۲ ورودی دیجیتال است analyzedetectnetwork.com.
خلاصه مشخصات
| ویژگی | مشخصات |
|---|---|
| نام | AIO_I2C (Analog & Digital I/O over I²C) |
| کاربرد | انتقال سیگنال‌های آنالوگ و دیجیتال با I²C |
| آنالوگ ورودیها | 8 کانال با رنج‌های ولتاژ مختلف |
| آنالوگ خروجیها | 8 کانال جریان با تنظیمات مختلف |
| دیجیتال ورودیها | 2 کانال قابل تنظیم (sinking/sourcing) |
| پروتکل ارتباط | I²C اختصاصی Siemens (5V) |
| سیم‌کشی | از طریق کلمپ، سیم 0.2–1.0 mm² |
| شماره قطعه | A5E02486267001 |
| کاربرد در سیستم | استفاده در Maxum Analyzer / NAU |
جمع‌بندی

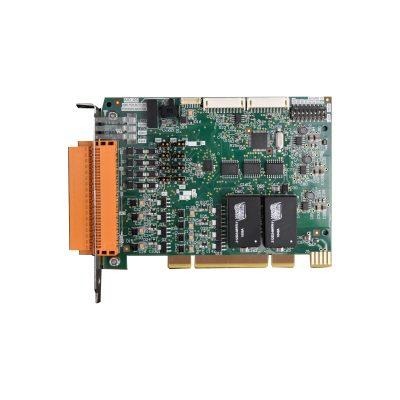

برد AIO_I2C یک ماژول ورودی/خروجی ترکیبی است که در سیستم‌های کنترل و آنالیز صنعتی Siemens Maxum کاربرد دارد. با داشتن چند کانال آنالوگ و دیجیتال و اتصال از طریق I²C، نقش حیاتی در جمع‌آوری و ارسال داده‌های صنعتی ایفا می‌کند.
