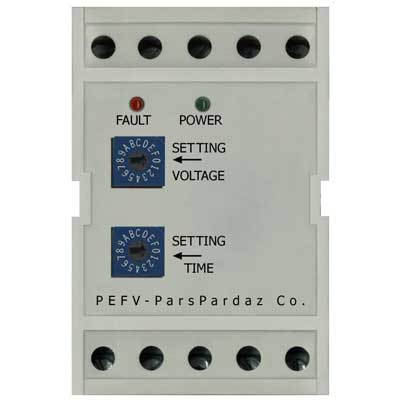

⚡️ نحوه عملکرد رله نشتی زمین ولتاژی
در شرایط عادی، جمع برداری جریان‌های سه‌فاز برابر صفر است. اما اگر نشتی به زمین رخ دهد، این تعادل به هم می‌خورد و ولتاژی در سیم‌پیچ رله القا می‌شود. رله این ولتاژ را تشخیص داده و فرمان قطع مدار را صادر می‌کند.
این نوع رله‌ها معمولاً از ترانس جریان حلقوی (Core Balance CT) یا CBCT برای اندازه‌گیری جریان باقی‌مانده استفاده می‌کنند، اما در مدل‌های ولتاژی، اساس عملکرد بر ولتاژ القایی در سیم‌پیچ تریپ است.
🔍 تفاوت با رله‌های جریان‌محور
| ویژگی | رله جریان‌محور | رله ولتاژ‌محور |
|---|---|---|
| اساس عملکرد | اندازه‌گیری جریان نشتی | اندازه‌گیری ولتاژ القایی |
| حساسیت | مناسب برای جریان‌های بالا | مناسب برای تشخیص سریع خطا |
| کاربرد | حفاظت تجهیزات | حفاظت سریع در سیستم‌های حساس |
| دقت | وابسته به ترانس جریان | وابسته به طراحی سیم‌پیچ و حساسیت ولتاژی |
🎯 کاربردها
- پست‌های فشار قوی و متوسط
- سیستم‌های با اتصال زمین مقاومتی (NGR)
- صنایع حساس مانند پتروشیمی، نیروگاه‌ها، و بیمارستان‌ها
- حفاظت از ترانسفورماتورها، موتورها و ژنراتورها در برابر اتصال زمین
✅ مزایا
- تشخیص سریع و دقیق خطای زمین
- کاهش خطر آتش‌سوزی و برق‌گرفتگی
- مناسب برای سیستم‌هایی با جریان نشتی کم
- قابلیت اتصال به سیستم‌های اتوماسیون و مانیتورینگ
