IS200VRTDH1DAB
تماس بگیرید
- برند : General Electric (GE)
- کشور سازنده : ایران
- مدت زمان تحویل : 3 ماه

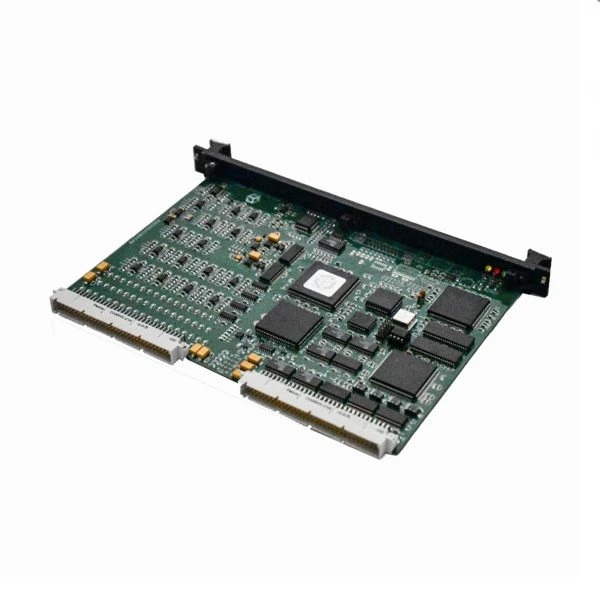

مدل کامل: IS200VRTDH1DAB، با عملکرد VME Resistance Temperature Detector (RTD) Processor Board برای سیستم‌های GE Mark VI (Speedtronic).
این برد برای اندازه‌گیری دقیق دما از طریق حسگرهای RTD طراحی شده و نقش کلیدی در پایش دمای توربین دارد.
مشخصات فنی کلیدی
-
تعداد ورودی‌ها: ۱۶ کانال RTD سه‌سیمه .
-
سیگنال‌دهی و پردازش:
-
تحریک RTDها با جریان (~۱۰ mA) به‌صورت مولتی‌پلکس‌شده و پردازش سیگنال‌های بازگشتی .
-
تبدیل سیگنال‌های آنالوگ به دیجیتال و ارسال از طریق باس VME به VCMI و سپس کنترلر .
-
-
نحوه مدیریت خطا:
-
تشخیص خودکار RTDهای باز یا اتصال کوتاه.
-
حذف ورودی‌های خارج از محدوده و امکان بازگشت خودکار آنها پس از چند ثانیه .
-
-
فرکانس اسکن: ۲۵ Hz (هر ۴۰ ms) .
-
توان مصرفی: کمتر از ۱۲ W .
-
ولتاژ اسپن سالم سیگنال: حدود 0.35 V تا 4.05 V.
-
اجزای برد:
-
دارای دو کانکتور بک‌پلین، پلاک جلویی متصل با پیچ، لوگو و کدهایی مانند “6BA01” و “94V-0” روی آن.
-
شامل بیش از ۲۰۰ آی‌سی، خازن و مقاومت در هر دو سطح برد .
-
کاربرد در سیستم
برد IS200VRTDH1DAB به‌عنوان جزء حیاتی سیستم کنترل توربین‌های صنعتی، با پایش دقیق دما، امکان انجام تنظیمات حفاظتی و عملیاتی را فراهم می‌سازد و پایداری سیستم را تضمین می‌کند .
وضعیت تأمین و تولید
-
این برد یا در موجودی تأمین‌کنندگان در انبار موجود است یا در نسخه نو/بازسازی‌شده قابل عرضه می‌باشد (مثلاً در World of Controls یا AX Control) .
-
نوع نصب: بر پایه VME Rack، مناسب برای کاربردهای Simplex و TMR .
-
گارانتی: برخی نمونه‌ها دارای گارانتی ۱ ساله یا ارائه خدمات تعمیر و تضمین تا ۳ سال هستند .
نمای کلی
| ویژگی | مقدار / توضیح |
|---|---|
| مدل | IS200VRTDH1DAB |
| عملکرد | پردازنده سیگنال RTD (Temperature Detector) |
| کانال‌ها | ۱۶ ورودی RTD سه‌سیمه |
| اسکن | هر ۴۰ ms (~25 Hz) |
| توان مصرفی | < 12 W |
| بازه سیگنال | 0.35 – 4.05 V |
| تشخیص خطا | با بازگشت خودکار آنها |
| پیکربندی | Simplex / TMR |
| نصب | VME Rack |
| موجودی | نو یا بازسازی‌شده در انبار تأمین‌کننده |
| گارانتی | معمولاً ۱ سال یا بیشتر بستگی به فروشنده |
