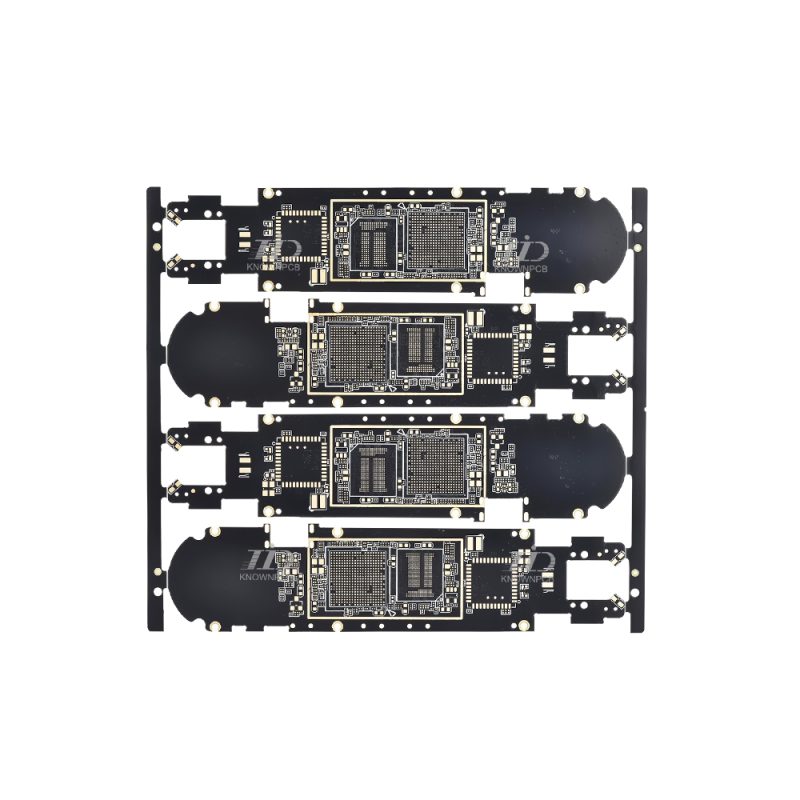

diy multi layer pcb
diy multi layer pcb
شرح مختصر
1. تعداد لایههای قابل تنظیم:
گزینههای انعطافپذیر لایه: امکان ایجاد چندین لایه (معمولاً از 2 تا 12) را فراهم میکند و امکان طراحی مدارهای پیچیده و تراکم اجزای بالاتر را فراهم میکند.
قابلیتهای طراحی متنوع: از طیف گستردهای از کاربردهای الکترونیکی، از پروژههای ساده گرفته تا نمونههای اولیه پیشرفته، پشتیبانی میکند.
2. مواد با کیفیت بالا:
زیرلایههای مرغوب: ساخته شده با مواد درجه یک مانند FR4 که عملکرد حرارتی و الکتریکی عالی ارائه میدهند.
دوام قوی: استفاده طولانی مدت را حتی در محیطهای دشوار تضمین میکند.
3. تکنیکهای پیشرفته تولید:
همترازی دقیق لایهها: فرآیندهای ساخت پیشرفته، همترازی دقیق لایهها و حداقل نقصها را تضمین میکنند.
فناوری Via: از Viaهای through-hole، blind و buried برای اتصال بهتر بین لایهها پشتیبانی میکند.
4. طراحی DIY-friendly:
سازگاری آسان با نرمافزار: سازگار با نرمافزارهای طراحی PCB محبوب مانند KiCad، Eagle و Altium Designer، که آن را برای علاقهمندان و متخصصان قابل دسترس میکند.
آموزشها و منابع جامع: منابع آنلاین گسترده و پشتیبانی جامعه برای راهنمایی کاربران در طول فرآیند طراحی و مونتاژ.
5. عملکرد بهبود یافته:
بهبود یکپارچگی سیگنال: لایههای چندگانه، تداخل و اتلاف سیگنال را کاهش میدهند که برای کاربردهای پرسرعت و فرکانس بالا ضروری است.
توزیع توان کارآمد: صفحات توان و زمین اختصاصی، توزیع توان را بهبود بخشیده و نویز را کاهش میدهند.
مزایا:
نمونهسازی مقرونبهصرفه: طراحان را قادر میسازد تا نمونههای اولیه PCB چندلایه را با کسری از هزینه تولید تجاری ایجاد و آزمایش کنند.
راهکارهای مقیاسپذیر: مناسب برای طیف وسیعی از کاربردها، از پروژههای ساده DIY گرفته تا الکترونیک حرفهای.
یادگیری و توسعه: ایدهآل برای اهداف آموزشی، به دانشجویان و علاقهمندان اجازه میدهد تا در مورد طراحی و مونتاژ PCB چندلایه اطلاعات کسب کنند.
عملکرد بهبود یافته: از مدارهای پیچیدهتر و تراکم اجزای بالاتر پشتیبانی میکند و منجر به دستگاههای الکترونیکی قدرتمندتر و جمعوجورتر میشود.
مطالعات موردی یا نمونههای کاربردی
مطالعه موردی ۱: دستگاه ارتباطی پرسرعت
مرور کلی:
یک شرکت نوپای کوچک، یک دستگاه ارتباطی پرسرعت را با استفاده از یک برد مدار چاپی چندلایه DIY طراحی کرد. این دستگاه برای مدیریت نرخ بالای داده، به یکپارچگی سیگنال قوی و توزیع توان کارآمد نیاز داشت.
راه حل:
این تیم از یک طراحی برد مدار چاپی ۶ لایه با صفحات سیگنال و زمین اختصاصی استفاده کرد. آنها از فناوری پیشرفته via برای به حداقل رساندن اتلاف سیگنال و بهبود عملکرد استفاده کردند. با بهرهگیری از قابلیتهای برد مدار چاپی چندلایه DIY، آنها توانستند به سرعت نمونه اولیه را تهیه و طرح خود را تکرار کنند.
نتیجه:
نمونه اولیه حاصل، یکپارچگی سیگنال و عملکرد عالی را نشان داد که منجر به توسعه موفقیتآمیز محصول و در نهایت تولید تجاری شد.
مثال کاربردی ۱: کیت رباتیک آموزشی
مرور کلی:
یک دانشگاه یک کیت رباتیک آموزشی برای آموزش الکترونیک و برنامهنویسی به دانشجویان توسعه داد. این کیت به یک برد مدار چاپی فشرده و با چگالی بالا نیاز داشت تا حسگرها و محرکهای مختلف را در خود جای دهد.
راه حل:
آنها یک برد مدار چاپی ۴ لایه با صفحات توان و زمین اختصاصی طراحی کردند تا توزیع توان پایدار را تضمین کرده و نویز را به حداقل برسانند. رویکرد «خودت انجام بده» به آنها اجازه داد تا یک راهحل مقرونبهصرفه و مقیاسپذیر برای اهداف آموزشی ایجاد کنند.
نتیجه:
این کیت رباتیک به ابزاری ارزشمند در برنامه درسی دانشگاه تبدیل شد و به دانشجویان کمک کرد تا تجربه عملی در طراحی و مونتاژ برد مدار چاپی چندلایه کسب کنند.
مطالعه موردی ۲: سیستم اتوماسیون خانگی «خودت انجام بده»
مرور کلی:
یک علاقهمند، یک سیستم اتوماسیون خانگی «خودت انجام بده» طراحی کرد که برای کنترل دستگاههای هوشمند مختلف به یک برد مدار چاپی قابل اعتماد و کارآمد نیاز داشت.
راه حل:
آنها یک برد مدار چاپی ۸ لایه را برای تطبیق با مدارهای پیچیده مورد نیاز پروژه انتخاب کردند. استفاده از چندین لایه امکان طراحی فشرده و مسیریابی کارآمد سیگنالها و برق را فراهم میکرد.
نتیجه:
سیستم اتوماسیون خانگی «خودت انجام بده» به طور قابل اعتماد و کارآمد عمل کرد و پتانسیل برد مدار چاپی چندلایه را در پروژههای «خودت انجام بده» به نمایش گذاشت. این علاقهمند توانست با کسری از هزینه به نتایج حرفهای دست یابد.
این صفحه محصول با ارائه ویژگیها و مزایای کلیدی، همراه با مطالعات موردی و نمونههای کاربردی در دنیای واقعی، تطبیقپذیری و پتانسیل برد مدار چاپی چندلایه «خودت انجام بده» را در زمینههای مختلف نشان میدهد.
