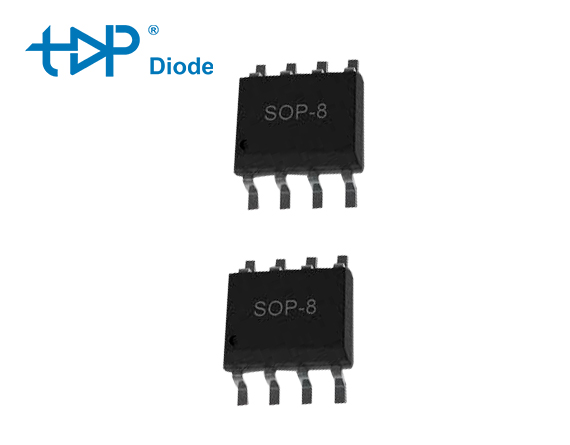

MOSFET SOP-8 P-Channel Enhancement TP4409S-Topdiode
تماس بگیرید
ماسفت SOP-8 با کانال P تقویتشده، دیود بالا TP4409S
- -40 ولت، -12 آمپر
- RDS (روشن) <14m Ω @VGS=-10 ولت
- RDS (روشن) <20mΩ @VGS=-4.5 ولت
- فناوری پیشرفته ترنچ
- محصول بدون سرب به دست آمده است.
توضیحات
ماسفت SOP-8 کانال P-تقویتشده TP4409S-دیود بالا
دیود بالا TP4409S یک ماسفت کانال P از شرکت International Rectifier است که از تکنیکهای پردازش پیشرفته برای دستیابی به مقاومت روشن بسیار کم در هر سطح سیلیکون استفاده میکند. این مزیت، دستگاهی بسیار کارآمد را برای استفاده در کاربردهای مدیریت باتری و بار در اختیار طراح قرار میدهد. SOP-8 از طریق یک قاب سربی سفارشی برای ویژگیهای حرارتی بهبود یافته و قابلیت چند قالبی اصلاح شده است که آن را در انواع کاربردهای برق ایدهآل میکند. با این پیشرفتها، میتوان از چندین دستگاه در یک کاربرد با فضای برد به طور چشمگیری کاهش یافته استفاده کرد. این بسته برای تکنیک لحیمکاری فاز بخار، مادون قرمز یا موج طراحی شده است.
دیود بالا TP4409S یک جایگزین خوب برای Vishay #SI4401FDY-T1-GE3، Infineon #IRF7240TRPBF است.
| نماد | ارزش | واحد | |||
| ولتاژ درین-سورس | VDS | -40 | V | ||
| ولتاژ گیت-سورس | VGS | ±20 | V | ||
| جریان تخلیه مداوم (Ta=25℃) | lD | -12 | A | ||
| جریان تخلیه مداوم (Ta=100℃) | ID | -8.5 | A | ||
| جریان تخلیه پالسی(1) | IDM | -26 | A | ||
| انرژی بهمن پالسی تکی (2) | EAS | 146 | mJ | ||
| اتلاف توان | PD | 2.5 | W | ||
| مقاومت حرارتی از محل اتصال تا کیس (4) | RθJC | 16 | ℃/W | ||
| دمای محل اتصال | TJ | 150 | ℃ | ||
| دمای ذخیره سازی | TSTG | 55~+150 | ℃ | ||
تحویل محصول
تحویل محصولات سه ماهه
