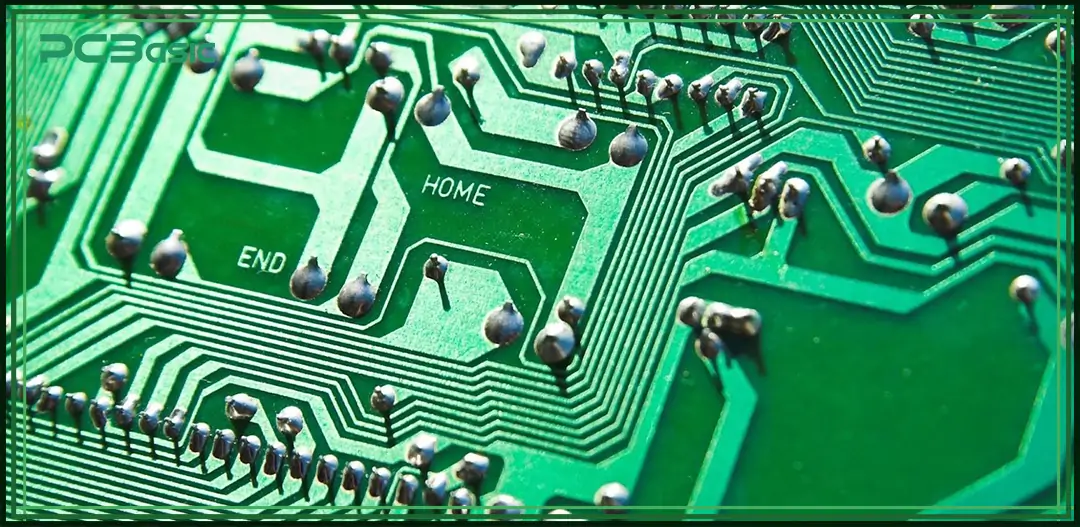

برد مدار چاپی یا PCB (Printed Circuit Board) پایهٔ اصلی تمامی سیستم‌های الکترونیکی است. این بردها قطعات الکترونیکی را در کنار هم قرار داده و مسیرهای الکتریکی لازم برای ارتباط میان آن‌ها را فراهم می‌کنند.
در مراحل مختلف تولید PCB، علاوه بر فرایندهای الکتریکی و شیمیایی، از روش‌های مکانیکی مانند پانچ (Punching) و تزریق پلاستیک (Plastic Injection) نیز استفاده می‌شود. این دو روش نقش مهمی در شکل‌دهی، مونتاژ و محافظت فیزیکی بردهای الکترونیکی دارند.
بخش اول: پانچ (Punching)
تعریف پانچ
پانچ فرایندی مکانیکی است که در آن با استفاده از قالب و پرس، بخش‌هایی از یک ورق یا برد جدا یا سوراخ‌کاری می‌شود.
در صنعت PCB، از پانچ برای برش دقیق بردها، ایجاد سوراخ‌های نصب، روزنه‌های عبور قطعات و تنظیم ابعاد نهایی استفاده می‌شود.
کاربرد پانچ در تولید
برش و فرم‌دهی برد:
پس از اتمام چاپ و لایه‌گذاری مسیرهای مسی، ورق‌های بزرگ PCB به وسیلهٔ دستگاه پانچ به ابعاد مورد نیاز هر برد جدا می‌شوند.ایجاد سوراخ‌ها و شکاف‌ها:
برای نصب قطعات الکترونیکی یا پیچ‌های اتصال، سوراخ‌ها باید با دقت بالا ایجاد شوند. پانچ این کار را سریع‌تر و دقیق‌تر از دریل انجام می‌دهد.پانچ قالبی برای تولید انبوه:
در خطوط تولید صنعتی، قالب‌های پانچ مخصوص برای هر نوع برد طراحی می‌شوند تا در مدت‌زمان کوتاه، صدها برد با اندازهٔ دقیق تولید گردد.
مزایای پانچ
سرعت بالا در تولید انبوه
دقت بالا در تکرار ابعاد و سوراخ‌ها
کاهش ضایعات مواد
سطح برش تمیز و یکنواخت
قابلیت اجرای هم‌زمان چند برش در یک مرحله
محدودیت‌ها
نیاز به قالب‌های اختصاصی برای هر طرح
هزینهٔ بالای ساخت قالب در تولید کم‌تیراژ
محدودیت در پانچ بردهای چندلایه یا ضخیم
بخش دوم: تزریق پلاستیک (Plastic Injection)
تعریف تزریق پلاستیک
تزریق پلاستیک فرایندی است که در آن مواد پلاستیکی ذوب‌شده درون قالب تزریق می‌شوند تا قطعاتی با شکل دقیق و مقاوم تولید شود.
در صنعت الکترونیک و ساخت PCB، از تزریق پلاستیک برای تولید قاب‌ها، محفظه‌ها و قطعات نگهدارندهٔ برد استفاده می‌شود.
کاربرد تزریق پلاستیک
تولید قاب محافظ (Enclosure):
بسیاری از بردهای مدار چاپی برای محافظت در برابر گردوغبار، رطوبت و ضربه درون قاب‌های پلاستیکی مخصوص قرار می‌گیرند. این قاب‌ها معمولاً با روش تزریق پلاستیک تولید می‌شوند.قطعات نگهدارنده و اتصالات:
در محصولات صنعتی یا خانگی، برای نصب و ثابت نگه‌داشتن PCB از پایه‌ها و گیره‌های پلاستیکی (Mounts) استفاده می‌شود که با تزریق پلاستیک ساخته می‌شوند.عایق‌سازی و محافظت الکتریکی:
گاهی بخشی از برد یا مدار درون مواد پلاستیکی تزریق‌شده محصور می‌شود تا در برابر رطوبت یا شوک الکتریکی محافظت شود؛ این فرایند را Overmolding یا Potting می‌نامند.
مزایای تزریق پلاستیک در تولید
تولید قطعات با شکل دقیق و تکرارپذیر
مقاومت بالا در برابر حرارت، رطوبت و ضربه
وزن سبک و امکان طراحی متنوع
کاهش هزینه در تولید انبوه
افزایش دوام و ایمنی برد الکترونیکی
محدودیت‌ها
هزینهٔ بالای قالب‌سازی اولیه
نیاز به دقت زیاد در کنترل دما و فشار تزریق
محدودیت در تولید قطعات با ابعاد بسیار بزرگ یا پیچیده
ارتباط پانچ و تزریق پلاستیک با تولید
پانچ و تزریق پلاستیک دو فرایند مکمل در صنعت PCB هستند.
پانچ مستقیماً در مرحلهٔ شکل‌دهی و آماده‌سازی برد به‌کار می‌رود.
تزریق پلاستیک در مرحلهٔ مونتاژ نهایی و محافظت از برد نقش دارد.
به کمک این دو فناوری، بردهای مدار چاپی نه‌تنها از نظر الکتریکی دقیق و قابل‌اعتماد می‌شوند، بلکه از نظر مکانیکی و ظاهری نیز مقاوم، سبک و ایمن خواهند بود.
نتیجه‌گیری
پانچ و تزریق پلاستیک، دو فرآیند حیاتی در تولید و مونتاژ بردهای مدار چاپی به شمار می‌آیند.
پانچ دقت و سرعت در تولید فیزیکی PCB را تضمین می‌کند، در حالی‌که تزریق پلاستیک با ایجاد قاب‌ها و قطعات محافظ، از برد در برابر عوامل محیطی محافظت می‌نماید.
ترکیب این دو روش، نقش مهمی در افزایش کیفیت، دوام و کارایی محصولات الکترونیکی مدرن دارد.
