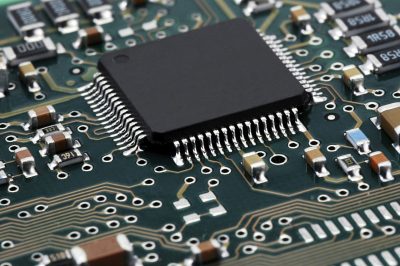

معرفی جامع قطعات روی برد مدار چاپی

دسته‌بندی اصلی قطعات:

• Passive Components (غیرفعال): مقاومت، خازن، سلف – فقط انرژی ذخیره یا تقسیم می‌کنن.

• Active Components (فعال): ترانزیستور، دیود، آی‌سی – جریان رو کنترل یا سیگنال رو تقویت می‌کنن.

• Electromechanical Components (الکترومکانیکی): سوئیچ، کانکتور، رله – اتصال بین مدار و اجزای مکانیکی.

نکات طراحی و چیدمان قطعات روی PCB:

• قطعات حساس به نویز (مثل اپ‌امپ یا میکروکنترلر) باید از مسیرهای توان و سیگنال پرنویز دور باشن.

• خازن‌های بای‌پس نزدیک پایه‌های تغذیه‌ی آی‌سی قرار بگیرن.

• مسیرهای توان پهن‌تر طراحی بشن برای تحمل جریان بیشتر.

انتخاب قطعات مناسب:
معیارهایی مثل ولتاژ کاری، تحمل حرارتی، ابعاد بسته (Package Type: SMD یا Through-Hole)، قیمت، و در دسترس بودن.

روش‌های مونتاژ:

• THT (Through-Hole): پایه‌ها از سوراخ PCB رد می‌شن – مناسب برای قطعات سنگین.

• SMD (Surface Mount): روی سطح برد لحیم می‌شن – مناسب برای مدارهای فشرده و اتوماتیک.
