تراشکاری در PCB (برد مدار چاپی)
تراشکاری در PCB (برد مدار چاپی)

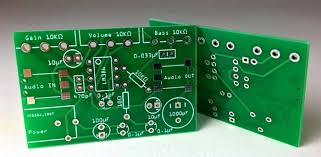

تعریف تراشکاری در PCB
تراشکاری PCB (که گاهی به آن PCB Milling یا Isolation Milling گفته میشود) یک روش مکانیکی برای تولید مدار چاپی است که در آن بهجای استفاده از مواد شیمیایی برای چاپ و حکاکی مس، از دستگاه تراش CNC برای برداشتن لایههای مسی غیرضروری استفاده میشود.
در این روش، ابزار تراش با دقت بسیار بالا روی سطح برد حرکت میکند و مسیرهای رسانا را از قسمتهای عایق جدا میسازد.
مراحل انجام تراشکاری در PCB
1. طراحی مدار
ابتدا طرح مدار در نرمافزارهای طراحی PCB مانند Altium Designer، KiCad، EasyEDA یا Proteus آماده میشود.
سپس فایل طراحی به فرمت مخصوص دستگاه تراش (مانند Gerber یا G-code) تبدیل میشود.
2. آمادهسازی دستگاه CNC
برد خام (معمولاً از نوع FR-4 یا فایبرگلاس) روی میز دستگاه CNC نصب میشود. ابزار تراش نیز با توجه به ضخامت لایه مسی و دقت مورد نیاز انتخاب میگردد.
3. تراش مسیرهای رسانا
دستگاه CNC بر اساس دادههای فایل طراحی، با حرکت دقیق در محورهای X و Y، نواحی غیرضروری مس را از سطح برد جدا میکند.
به این ترتیب مسیرهای رسانا، پدها و نقاط اتصال با دقت بالا شکل میگیرند.
4. سوراخکاری و برش نهایی
پس از تراش مسیرها، عملیات درل یا سوراخکاری برای نصب قطعات انجام میشود. سپس برد از ورق اصلی جدا و برای لحیمکاری آماده میشود.
تجهیزات و نرمافزارهای مورد استفاده
در فرآیند تراشکاری PCB از ابزارها و نرمافزارهای زیر استفاده میشود:
دستگاه CNC مخصوص PCB Milling
نرمافزار تولید فایل مسیر (CAM Software) مانند FlatCAM یا CopperCAM
ابزارهای اندازهگیری دقیق و تراز سطح
نرمافزار طراحی PCB مانند Altium، KiCad، Eagle
نتیجهگیری
تراشکاری در PCB یکی از روشهای سریع، دقیق و سازگار با محیط زیست برای تولید بردهای مدار چاپی است.
این فناوری به مهندسان و طراحان اجازه میدهد تا بدون نیاز به تجهیزات شیمیایی، نمونههای دقیق از مدار خود را بسازند و آزمایش کنند.
با گسترش دستگاههای CNC و نرمافزارهای طراحی پیشرفته، تراشکاری PCB به ابزاری مؤثر برای نوآوری، آموزش و توسعهٔ سریع محصولات الکترونیکی تبدیل شده است.
